System odwodnień liniowych ACO Multiline

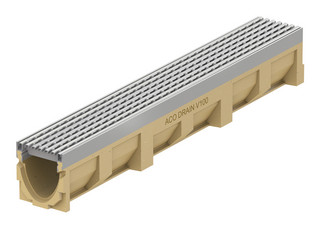

Kanał ACO Drain® Multiline V100S z krawędzią ze stali nierdzewnej o szerokości w świetle 100cm i rusztem ze stali nierdzewnej w poprzeczne mostki.

ACO Drain® Multiline

Podstawą systemu ACO Drain® Multiline jest pomysł na stworzenie korzyści dla wszystkich: architektów, projektantów, dystrybutorów oraz wykonawców. Pięć klas obciążenia, sześć szerokości w świetle kanału, trzy rodzaje materiałów używanych do wzmocnienia krawędzi - wszytko to składa się na innowacyjną koncepcję dającą pełną swobodę projektowania.

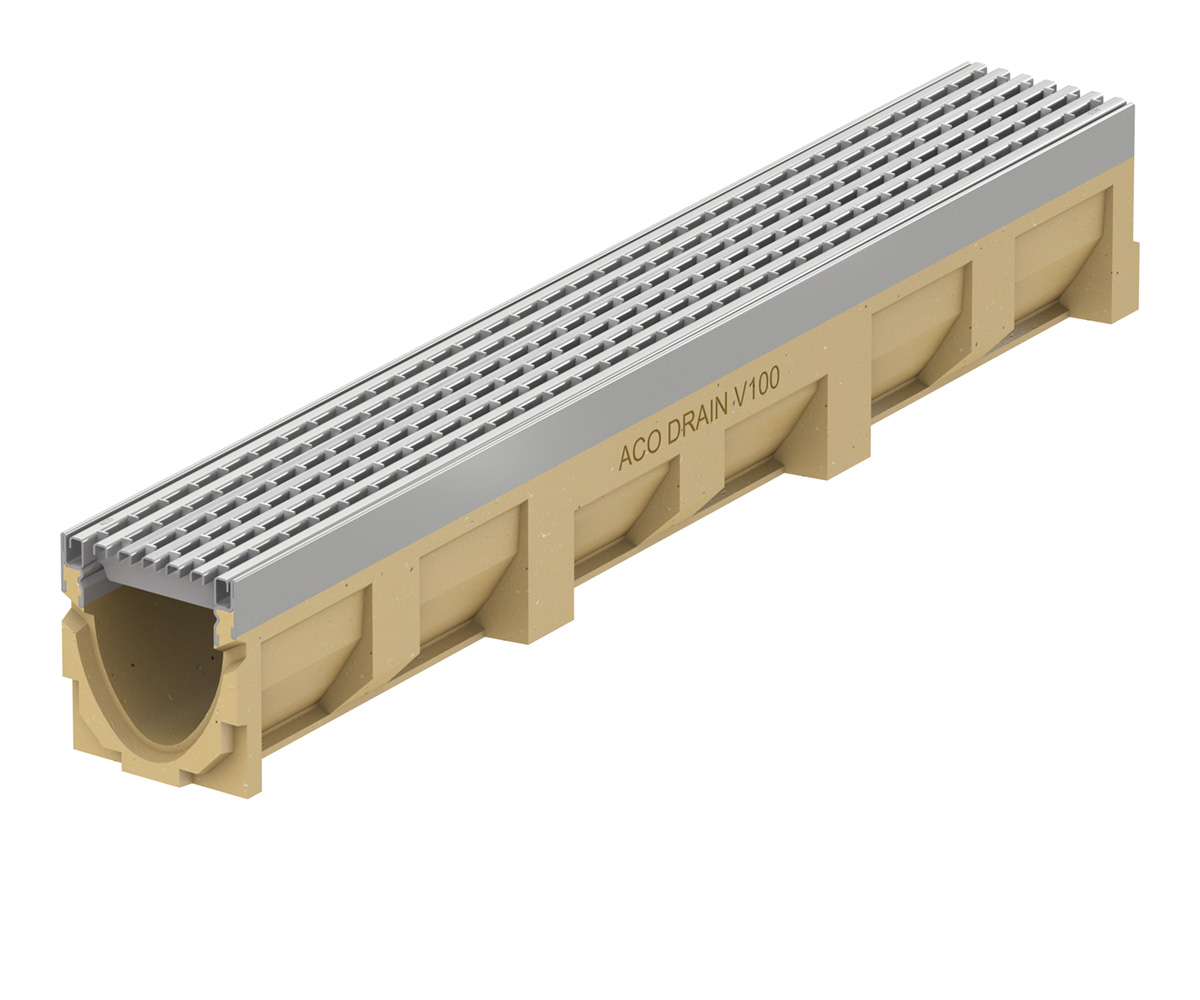

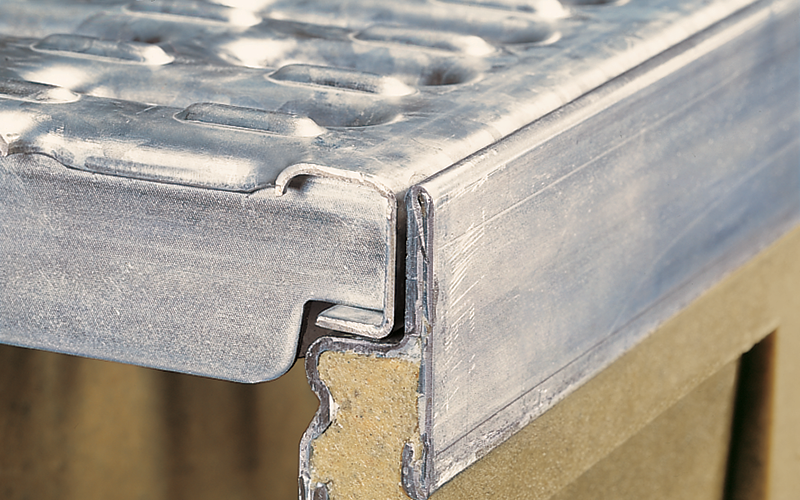

Kanał z polimerbetonu ACO Drain® Multiline V100 z krawędzią ze stali nierdzewnej i rusztem w podłużne mostki.

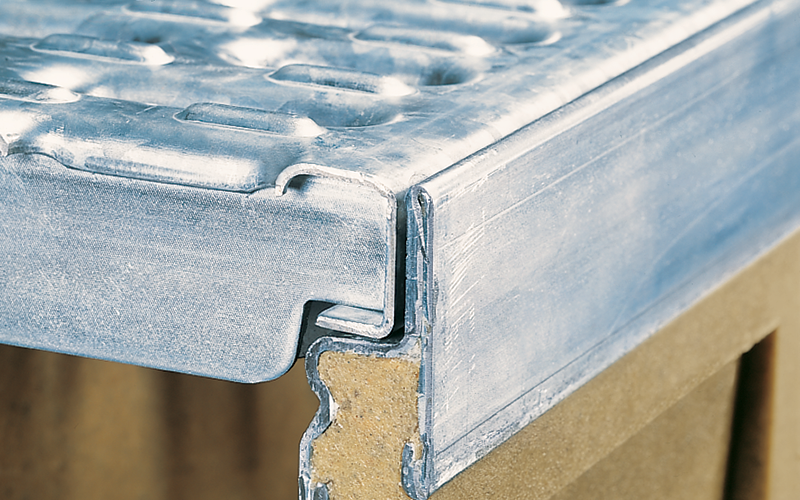

Kanał z polimerbetonu ACO Drain® Multiline V100 z krawędzią ze stali nierdzewnej i rusztem w podłużne mostki.

Uniwersalny system odwodnienia:

  • Kanały z polimerbetonu dla optymalnej stabilności
  • Różnorodne szerokości kanału i krawędzi ochronnych
  • Kształt V w przekroju dla lepszego efektu hydraulicznego i samooczyszczania
  • Szeroki wybór rusztów ze stali ocynkowanej, żeliwa lub stali nierdzewnej
  • Klasa obciążenia A15-E600

ACO Drainlock

Ciesz się pełną swobodą projektowania z wielu rusztów w różnych wzorach, kolorach i materiałach - żeliwo, materiały kompozytowe, stal nierdzewna lub stal ocynkowana. Innowacyjna technologia produkcji ACO umożliwia realizację różnych wizji bogatych w pomysły i indywidualne rozwiązania. Architekci mając szeroki wybór rusztów do kanałów odwadniających, dzięki czemu można stworzyć niepowtarzalny efekt, podkreślający charakter całego projektu. Jednocześnie gwarantujemy optymalny drenaż i stabilność odwodnienia.

Wzory rusztów

Ruszt do systemu Drain® Multiline w poprzeczne mostki wykonany ze stali nierdzewnej.
Poprzeczne mostki stal ocynkowana lub nierdzewna
Ruszt prętowy podłużny do systemu Drain® Multiline wykonany ze stali nierdzewnej lub ocynkowanej o numerze katalogowym 12603 w klasie obciążenia A15.
Prętowy podłużny stal ocynkowana lub nierdzewna
Ruszt w otworki do systemu Drain® Multiline wykonany ze stali nierdzewnej lub ocynkowanej o numerze katalogowym 12667 w klasie obciążenia A15.
W otworki stal ocynkowana lub nierdzewna
Ruszt kratowy do systemu Drain® Multiline wykonany ze stali nierdzewnej lub ocynkowanej o numerze katarowym 132543 w klasie obciążenia B125.
Kratowy Q+ stal ocynkowana lub nierdzewna
Ruszt Drain® Multiline w podłużne pręty wykonany ze stali nierdzewnej lub ocynkowanej o długościach 100 cm lub 50 cm w klasie obciążenia B125. Numer katalogowy 132552.
W podłużne pręty Heelsafe stal nierdzewna
Ruszt Drain® Multiline wykonany ze stali nierdzewnej lub ocynkowanej o klasie obciążenia B125 dostępny w długościach 50 cm i 100 cm. Numer katalogowy 132551.
W podłużne mostki z profili U-kształtnych stal ocynk. lub nierdzewna
Ruszt wykonany ze stali nierdzewnej lub ocynkowanej o dwóch długościach 50 cm i 100 cm.
Prętowy poprzeczny stal ocynkowana lub nierdzewna
Ruszt wykonany z żeliwa w kolorze czarnym o długości 50 cm. Dostępny w czterech klasach obciążenia od B125 do E600. Numer katalogowy 12676.
W poprzeczne mostki żeliwo sferoidalne (również z powłoką KTL)
Ruszt Multiline wykonany z tworzywa w kolorze czarnym dostępny w długości 50 cm. Dostępny w klasie obciążenia B125 i C250. Posiada socjalną strukturę Microgrip dzięki której jest antypoślizgowy. Numer katalogowy 132710
Tworzywowy czarny antypoślizgowy (Microgrip)
Ruszt wykonany z tworzywa w kolorze szarym o długości 50 cm dostępny w klasie obciążenia B125. Numer katalogowy 132267.
Tworzywowy szary
Ruszt Multiline w podłużne mostki wykonany z żeliwa sferoidalnego w kolorze czarnym dostępny z powłoką KTL o długości 50 cm. Numer katalogowy 12673
W podłużne mostki żeliwo sferoidalne (również z powłoką KTL)
Ruszt Multiline wzór Home wykonany z żeliwa, posiada powłokę KTL o długości 50 cm. Numer katalogowy 132103.
Wzór Home żeliwo sferoidalne powłoka KTL
Ruszy Multiline wykonany z żeliwa, wzór Dots o długości 50 cm w klasie obciążenia C250. Numer katalogowy 132105.
Wzór Dots żeliwo sferoidalne powłoka KTL
Ruszt Multiline wzór Leaf wykonany z żeliwa w powłoce KTL o długości 50 cm w klasie obciążenia C250. Numer katalogowy 132097.
Wzór Leaf żeliwo sferoidalne powłoka KTL
Ruszy Multiline we wzorze Nature wykonany z żeliwa w powłoce KTL o długości 50 cm posiadający powłokę KTL. Numer katalogowy 132096.
Wzór Nature żeliwo sferoidalne powłoka KTL
Ruszt w poprzeczne mostki wykonany z żeliwa z podświetleniem LED w klasie D400 o długości 50 cm. Numer katalogowy 49505.
W poprzeczne mostki z podświetl. punkt. LED żeliwo sferoidalne
Pokrywa płytowa wykonana z żeliwa w klasie obciążenia E600 o długości 50 cm. Dostępne w powłoce KTL. Numer katalogowy 12672.
Pokrywa płytowa żeliwo sferoidalne

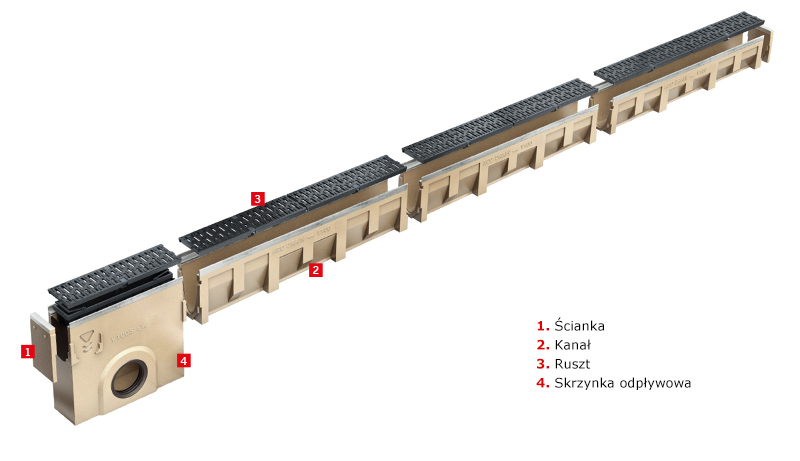

Główne elementy systemu ACO Drain® Multiline

Główne elementy systemu ACO Drain® Multiline.

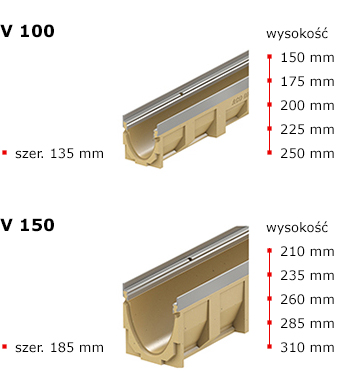

Wymiary kanałów V 100 - V 150

MultiDrain Sizes 100-150 PL

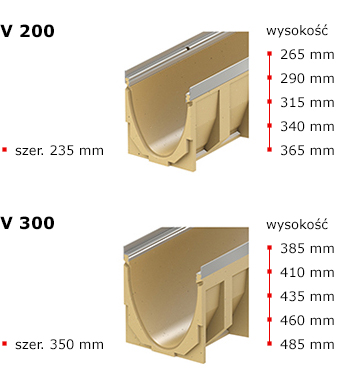

Wymiary kanałów V 200 - V 300

MultiDrain Sizes 200-300 PL

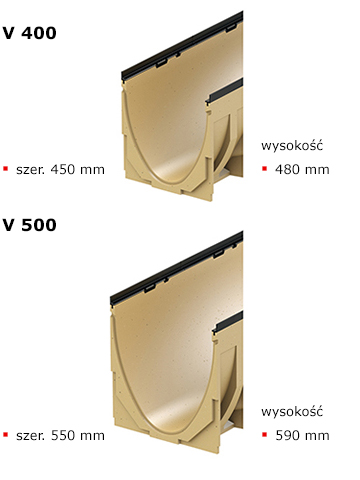

Wymiary kanałów V 400 - V 500

MultiDrain Sizes 400-500 Pl
ACO Drain® Multiline V100pdfdwg
ACO Drain® Multiline V150pdfdwg
ACO Drain® Multiline V200pdfdwg
ACO Drain® Multiline V300pdfdwg
ACO Drain® Multiline V400 V500pdfdwg
Nr katalogowyNazwa ProduktuDWGKarta katalogowa3D
System ACO Drain® Multiline V100 PDF
12330Korytko ACO Drain® Multiline V100 0.0 dł. 1m, krawędź ocynowanaDWGPDFPDF
12334Korytko ACO Drain® Multiline V100 0.0.2 z otworem ⌀110, dł. 1m, krawędź ocynowanaDWGPDFPDF
12332Korytko ACO Drain® Multiline V100 0.0 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź ocynowana		DWGPDFPDF
12333Korytko ACO Drain® Multiline V100 0.1 z otworem ⌀110 i i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź ocynowanaDWGPDFPDF
12301Korytko ACO Drain® Multiline V100 1 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12302Korytko ACO Drain® Multiline V100 2 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12303Korytko ACO Drain® Multiline V100 3 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12304Korytko ACO Drain® Multiline V100 4 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12305Korytko ACO Drain® Multiline V100 5 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12306Korytko ACO Drain® Multiline V100 6 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12307Korytko ACO Drain® Multiline V100 7 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12308Korytko ACO Drain® Multiline V100 8 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12309Korytko ACO Drain® Multiline V100 9 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12310Korytko ACO Drain® Multiline V100 10 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12340Korytko ACO Drain® Multiline V100 5.0 bezspadkowe, dł. 1m, krawędź ocynkownaDWGPDFPDF
12344Korytko ACO Drain® Multiline V100 5.0.2 z otworem ⌀110, dł. 1m, krawędź ocynowanaDWGPDFPDF
12342Korytko ACO Drain® Multiline V100 5.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, krawędź ocynowana		DWGPDFPDF
12343Korytko ACO Drain® Multiline V100 5.2 z otworem ⌀110 i i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź ocynowanaDWGPDFPDF
12350Korytko ACO Drain® Multiline V100 10.0 bezspadkowe, dł. 1m, krawędź ocynkownaDWGPDFPDF
12354Korytko ACO Drain® Multiline V100 10.0.2 z otworem ⌀110, dł. 1m, krawędź ocynowanaDWGPDFPDF
12352Korytko ACO Drain® Multiline V100 10.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź ocynowana		DWGPDFPDF
12353Korytko ACO Drain® Multiline V100 10.2 z otworem ⌀110 i i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź ocynowanaDWGPDFPDF
12360Korytko ACO Drain® Multiline V100 15.0 bezspadkowe, dł. 1m, krawędź ocynkownaDWGPDFPDF
12364Korytko ACO Drain® Multiline V100 15.0.2 z otworem ⌀110, dł. 1m, krawędź ocynowanaDWGPDFPDF
12362Korytko ACO Drain® Multiline V100 15.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź ocynowana		DWGPDFPDF
12363Korytko ACO Drain® Multiline V100 15.2 z otworem ⌀110 i i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź ocynowanaDWGPDFPDF
12370Korytko ACO Drain® Multiline V100 20.0 bezspadkowe, dł. 1m, krawędź ocynkownaDWGPDFPDF
12374Korytko ACO Drain® Multiline V100 20.0.2 z otworem ⌀110, dł. 1m, krawędź ocynowanaDWGPDFPDF
12372Korytko ACO Drain® Multiline V100 20.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź ocynowana		DWGPDFPDF
12373Korytko ACO Drain® Multiline V100 20.2 z otworem ⌀110 i i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź ocynowanaDWGPDFPDF

Nr katalogowyNazwa ProduktuDWGKarta katalogowa3D
System ACO Drain® Multiline V100PDF
12530Korytko ACO Drain® Multiline V100 0.0 dł. 1m, krawędź żeliwnaDWGPDFPDF
12531Korytko ACO Drain® Multiline V100 0.0.2 z otworem ⌀110, dł. 1m, krawędź żeliwnaDWGPDFPDF
12532Korytko ACO Drain® Multiline V100 0.0 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź żeliwna		DWGPDFPDF
12533Korytko ACO Drain® Multiline V100 0.1 z otworem ⌀110 i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź żeliwnaDWGPDFPDF
12501Korytko ACO Drain® Multiline V100 1 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12502Korytko ACO Drain® Multiline V100 2 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12503Korytko ACO Drain® Multiline V100 3 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12504Korytko ACO Drain® Multiline V100 4 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12505Korytko ACO Drain® Multiline V100 5 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12506Korytko ACO Drain® Multiline V100 6 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12507Korytko ACO Drain® Multiline V100 7 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12508Korytko ACO Drain® Multiline V100 8 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12509Korytko ACO Drain® Multiline V100 9 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12510Korytko ACO Drain® Multiline V100 10 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12540Korytko ACO Drain® Multiline V100 5.0 bezspadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12541Korytko ACO Drain® Multiline V100 5.0.2 z otworem ⌀110, dł. 1m, krawędź żeliwnaDWGPDFPDF
12542Korytko ACO Drain® Multiline V100 5.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, krawędź żeliwna		DWGPDFPDF
12543Korytko ACO Drain® Multiline V100 5.2 z otworem ⌀110 i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź żeliwnaDWGPDFPDF
12550Korytko ACO Drain® Multiline V100 10.0 bezspadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12551Korytko ACO Drain® Multiline V100 10.0.2 z otworem ⌀110, dł. 1m, krawędź żeliwnaDWGPDFPDF
12552Korytko ACO Drain® Multiline V100 10.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź żeliwna		DWGPDFPDF
12553Korytko ACO Drain® Multiline V100 10.2 z otworem ⌀110 i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź żeliwnaDWGPDFPDF
12560Korytko ACO Drain® Multiline V100 15.0 bezspadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12561Korytko ACO Drain® Multiline V100 15.0.2 z otworem ⌀110, dł. 1m, krawędź żeliwnaDWGPDFPDF
12562Korytko ACO Drain® Multiline V100 15.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź żeliwna		DWGPDFPDF
12563Korytko ACO Drain® Multiline V100 15.2 z otworem ⌀110 i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź żeliwnaDWGPDFPDF
12570Korytko ACO Drain® Multiline V100 20.0 bezspadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12571Korytko ACO Drain® Multiline V100 20.0.2 z otworem ⌀110, dł. 1m, krawędź żeliwnaDWGPDFPDF
12572Korytko ACO Drain® Multiline V100 20.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź żeliwna		DWGPDFPDF
12573Korytko ACO Drain® Multiline V100 20.2 z otworem ⌀110 i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź żeliwnaDWGPDFPDF

Nr katalogowyNazwa ProduktuDWGKarta katalogowa3D
System ACO Drain® Multiline V100PDF
12430Korytko ACO Drain® Multiline V100 0.0 dł. 1m, krawędź nierdzewnaDWGPDFPDF
12434Korytko ACO Drain® Multiline V100 0.0.2 z otworem ⌀110, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12432Korytko ACO Drain® Multiline V100 0.0 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź nierdzewna		DWGPDFPDF
12433Korytko ACO Drain® Multiline V100 0.1 z otworem ⌀110 i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź nierdzewnaDWGPDFPDF
12401Korytko ACO Drain® Multiline V100 1 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12402Korytko ACO Drain® Multiline V100 2 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12403Korytko ACO Drain® Multiline V100 3 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12404Korytko ACO Drain® Multiline V100 4 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12405Korytko ACO Drain® Multiline V100 5 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12406Korytko ACO Drain® Multiline V100 6 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12407Korytko ACO Drain® Multiline V100 7 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12408Korytko ACO Drain® Multiline V100 8 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12409Korytko ACO Drain® Multiline V100 9 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12410Korytko ACO Drain® Multiline V100 10 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12440Korytko ACO Drain® Multiline V100 5.0 bezspadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12444Korytko ACO Drain® Multiline V100 5.0.2 z otworem ⌀110, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12442Korytko ACO Drain® Multiline V100 5.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, krawędź nierdzewna		DWGPDFPDF
12443Korytko ACO Drain® Multiline V100 5.2 z otworem ⌀110 i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź nierdzewnaDWGPDFPDF
12450Korytko ACO Drain® Multiline V100 10.0 bezspadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12454Korytko ACO Drain® Multiline V100 10.0.2 z otworem ⌀110, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12452Korytko ACO Drain® Multiline V100 10.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź nierdzewna		DWGPDFPDF
12453Korytko ACO Drain® Multiline V100 10.2 z otworem ⌀110 i i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź nierdzewnaDWGPDFPDF
12460Korytko ACO Drain® Multiline V100 15.0 bezspadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12464Korytko ACO Drain® Multiline V100 15.0.2 z otworem ⌀110, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12462Korytko ACO Drain® Multiline V100 15.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź nierdzewna		DWGPDFPDF
12463Korytko ACO Drain® Multiline V100 15.2 z otworem ⌀110 i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź nierdzewnaDWGPDFPDF
12470Korytko ACO Drain® Multiline V100 20.0 bezspadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12474Korytko ACO Drain® Multiline V100 20.0.2 z otworem ⌀110, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12472Korytko ACO Drain® Multiline V100 20.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź nierdzewna		DWGPDFPDF
12473Korytko ACO Drain® Multiline V100 20.2 z otworem ⌀110 i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź nierdzewnaDWGPDFPDF

Polimerbetonpdf
ED/G1/1001 ACO Drain® Multiline V100-V500 - Deklaracja właściwości użytkowychpdf
ED/P1/1001 ACO Drain® Multiline V100-V300 - Deklaracja właściwości użytkowychpdf

ACO Drainlock

Ciesz się pełną swobodą projektowania z wielu rusztów w różnych wzorach, kolorach i materiałach - żeliwo, materiały kompozytowe, stal nierdzewna lub stal ocynkowana. Innowacyjna technologia produkcji ACO umożliwia realizację różnych wizji bogatych w pomysły i indywidualne rozwiązania. Architekci mając szeroki wybór rusztów do kanałów odwadniających, dzięki czemu można stworzyć niepowtarzalny efekt, podkreślający charakter całego projektu. Jednocześnie gwarantujemy optymalny drenaż i stabilność odwodnienia.

Wzory rusztów

Ruszt do systemu Drain® Multiline w poprzeczne mostki wykonany ze stali nierdzewnej.
Poprzeczne mostki stal ocynkowana lub nierdzewna
Ruszt prętowy podłużny do systemu Drain® Multiline wykonany ze stali nierdzewnej lub ocynkowanej o numerze katalogowym 12603 w klasie obciążenia A15.
Prętowy podłużny stal ocynkowana lub nierdzewna
Ruszt w otworki do systemu Drain® Multiline wykonany ze stali nierdzewnej lub ocynkowanej o numerze katalogowym 12667 w klasie obciążenia A15.
W otworki stal ocynkowana lub nierdzewna
Ruszt kratowy do systemu Drain® Multiline wykonany ze stali nierdzewnej lub ocynkowanej o numerze katarowym 132543 w klasie obciążenia B125.
Kratowy Q+ stal ocynkowana lub nierdzewna
Ruszt Drain® Multiline w podłużne pręty wykonany ze stali nierdzewnej lub ocynkowanej o długościach 100 cm lub 50 cm w klasie obciążenia B125. Numer katalogowy 132552.
W podłużne pręty Heelsafe stal nierdzewna
Ruszt Drain® Multiline wykonany ze stali nierdzewnej lub ocynkowanej o klasie obciążenia B125 dostępny w długościach 50 cm i 100 cm. Numer katalogowy 132551.
W podłużne mostki z profili U-kształtnych stal ocynk. lub nierdzewna
Ruszt wykonany ze stali nierdzewnej lub ocynkowanej o dwóch długościach 50 cm i 100 cm.
Prętowy poprzeczny stal ocynkowana lub nierdzewna
Ruszt wykonany z żeliwa w kolorze czarnym o długości 50 cm. Dostępny w czterech klasach obciążenia od B125 do E600. Numer katalogowy 12676.
W poprzeczne mostki żeliwo sferoidalne (również z powłoką KTL)
Ruszt Multiline wykonany z tworzywa w kolorze czarnym dostępny w długości 50 cm. Dostępny w klasie obciążenia B125 i C250. Posiada socjalną strukturę Microgrip dzięki której jest antypoślizgowy. Numer katalogowy 132710
Tworzywowy czarny antypoślizgowy (Microgrip)
Ruszt wykonany z tworzywa w kolorze szarym o długości 50 cm dostępny w klasie obciążenia B125. Numer katalogowy 132267.
Tworzywowy szary
Ruszt Multiline w podłużne mostki wykonany z żeliwa sferoidalnego w kolorze czarnym dostępny z powłoką KTL o długości 50 cm. Numer katalogowy 12673
W podłużne mostki żeliwo sferoidalne (również z powłoką KTL)
Ruszt Multiline wzór Home wykonany z żeliwa, posiada powłokę KTL o długości 50 cm. Numer katalogowy 132103.
Wzór Home żeliwo sferoidalne powłoka KTL
Ruszy Multiline wykonany z żeliwa, wzór Dots o długości 50 cm w klasie obciążenia C250. Numer katalogowy 132105.
Wzór Dots żeliwo sferoidalne powłoka KTL
Ruszt Multiline wzór Leaf wykonany z żeliwa w powłoce KTL o długości 50 cm w klasie obciążenia C250. Numer katalogowy 132097.
Wzór Leaf żeliwo sferoidalne powłoka KTL
Ruszy Multiline we wzorze Nature wykonany z żeliwa w powłoce KTL o długości 50 cm posiadający powłokę KTL. Numer katalogowy 132096.
Wzór Nature żeliwo sferoidalne powłoka KTL
Ruszt w poprzeczne mostki wykonany z żeliwa z podświetleniem LED w klasie D400 o długości 50 cm. Numer katalogowy 49505.
W poprzeczne mostki z podświetl. punkt. LED żeliwo sferoidalne
Pokrywa płytowa wykonana z żeliwa w klasie obciążenia E600 o długości 50 cm. Dostępne w powłoce KTL. Numer katalogowy 12672.
Pokrywa płytowa żeliwo sferoidalne

Główne elementy systemu ACO Drain® Multiline

Główne elementy systemu ACO Drain® Multiline.

Wymiary kanałów V 100 - V 150

MultiDrain Sizes 100-150 PL

Wymiary kanałów V 200 - V 300

MultiDrain Sizes 200-300 PL

Wymiary kanałów V 400 - V 500

MultiDrain Sizes 400-500 Pl

ACO Drain® Multiline V100pdfdwg
ACO Drain® Multiline V150pdfdwg
ACO Drain® Multiline V200pdfdwg
ACO Drain® Multiline V300pdfdwg
ACO Drain® Multiline V400 V500pdfdwg
Nr katalogowyNazwa ProduktuDWGKarta katalogowa3D
System ACO Drain® Multiline V100 PDF
12330Korytko ACO Drain® Multiline V100 0.0 dł. 1m, krawędź ocynowanaDWGPDFPDF
12334Korytko ACO Drain® Multiline V100 0.0.2 z otworem ⌀110, dł. 1m, krawędź ocynowanaDWGPDFPDF
12332Korytko ACO Drain® Multiline V100 0.0 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź ocynowana		DWGPDFPDF
12333Korytko ACO Drain® Multiline V100 0.1 z otworem ⌀110 i i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź ocynowanaDWGPDFPDF
12301Korytko ACO Drain® Multiline V100 1 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12302Korytko ACO Drain® Multiline V100 2 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12303Korytko ACO Drain® Multiline V100 3 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12304Korytko ACO Drain® Multiline V100 4 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12305Korytko ACO Drain® Multiline V100 5 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12306Korytko ACO Drain® Multiline V100 6 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12307Korytko ACO Drain® Multiline V100 7 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12308Korytko ACO Drain® Multiline V100 8 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12309Korytko ACO Drain® Multiline V100 9 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12310Korytko ACO Drain® Multiline V100 10 spadkowe, dł. 1m, krawędź ocynowanaDWGPDFPDF
12340Korytko ACO Drain® Multiline V100 5.0 bezspadkowe, dł. 1m, krawędź ocynkownaDWGPDFPDF
12344Korytko ACO Drain® Multiline V100 5.0.2 z otworem ⌀110, dł. 1m, krawędź ocynowanaDWGPDFPDF
12342Korytko ACO Drain® Multiline V100 5.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, krawędź ocynowana		DWGPDFPDF
12343Korytko ACO Drain® Multiline V100 5.2 z otworem ⌀110 i i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź ocynowanaDWGPDFPDF
12350Korytko ACO Drain® Multiline V100 10.0 bezspadkowe, dł. 1m, krawędź ocynkownaDWGPDFPDF
12354Korytko ACO Drain® Multiline V100 10.0.2 z otworem ⌀110, dł. 1m, krawędź ocynowanaDWGPDFPDF
12352Korytko ACO Drain® Multiline V100 10.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź ocynowana		DWGPDFPDF
12353Korytko ACO Drain® Multiline V100 10.2 z otworem ⌀110 i i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź ocynowanaDWGPDFPDF
12360Korytko ACO Drain® Multiline V100 15.0 bezspadkowe, dł. 1m, krawędź ocynkownaDWGPDFPDF
12364Korytko ACO Drain® Multiline V100 15.0.2 z otworem ⌀110, dł. 1m, krawędź ocynowanaDWGPDFPDF
12362Korytko ACO Drain® Multiline V100 15.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź ocynowana		DWGPDFPDF
12363Korytko ACO Drain® Multiline V100 15.2 z otworem ⌀110 i i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź ocynowanaDWGPDFPDF
12370Korytko ACO Drain® Multiline V100 20.0 bezspadkowe, dł. 1m, krawędź ocynkownaDWGPDFPDF
12374Korytko ACO Drain® Multiline V100 20.0.2 z otworem ⌀110, dł. 1m, krawędź ocynowanaDWGPDFPDF
12372Korytko ACO Drain® Multiline V100 20.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź ocynowana		DWGPDFPDF
12373Korytko ACO Drain® Multiline V100 20.2 z otworem ⌀110 i i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź ocynowanaDWGPDFPDF

Nr katalogowyNazwa ProduktuDWGKarta katalogowa3D
System ACO Drain® Multiline V100PDF

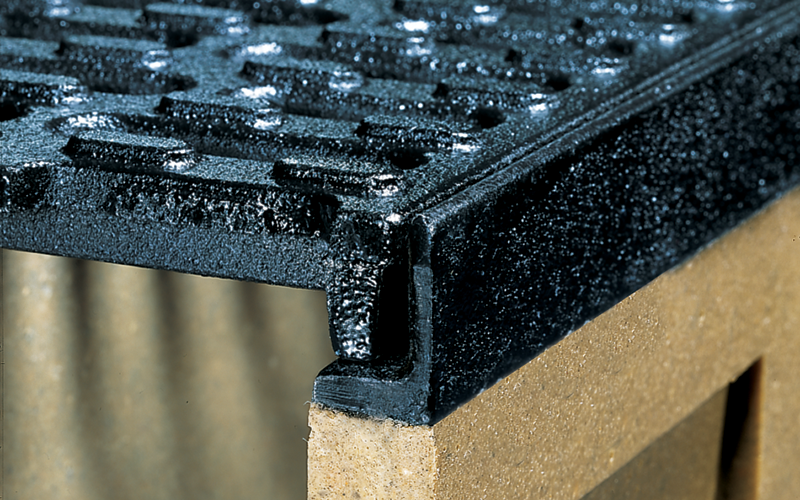

12530Korytko ACO Drain® Multiline V100 0.0 dł. 1m, krawędź żeliwnaDWGPDFPDF
12531Korytko ACO Drain® Multiline V100 0.0.2 z otworem ⌀110, dł. 1m, krawędź żeliwnaDWGPDFPDF
12532Korytko ACO Drain® Multiline V100 0.0 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź żeliwna		DWGPDFPDF
12533Korytko ACO Drain® Multiline V100 0.1 z otworem ⌀110 i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź żeliwnaDWGPDFPDF
12501Korytko ACO Drain® Multiline V100 1 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12502Korytko ACO Drain® Multiline V100 2 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12503Korytko ACO Drain® Multiline V100 3 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12504Korytko ACO Drain® Multiline V100 4 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12505Korytko ACO Drain® Multiline V100 5 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12506Korytko ACO Drain® Multiline V100 6 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12507Korytko ACO Drain® Multiline V100 7 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12508Korytko ACO Drain® Multiline V100 8 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12509Korytko ACO Drain® Multiline V100 9 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12510Korytko ACO Drain® Multiline V100 10 spadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12540Korytko ACO Drain® Multiline V100 5.0 bezspadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12541Korytko ACO Drain® Multiline V100 5.0.2 z otworem ⌀110, dł. 1m, krawędź żeliwnaDWGPDFPDF
12542Korytko ACO Drain® Multiline V100 5.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, krawędź żeliwna		DWGPDFPDF
12543Korytko ACO Drain® Multiline V100 5.2 z otworem ⌀110 i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź żeliwnaDWGPDFPDF
12550Korytko ACO Drain® Multiline V100 10.0 bezspadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12551Korytko ACO Drain® Multiline V100 10.0.2 z otworem ⌀110, dł. 1m, krawędź żeliwnaDWGPDFPDF
12552Korytko ACO Drain® Multiline V100 10.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź żeliwna		DWGPDFPDF
12553Korytko ACO Drain® Multiline V100 10.2 z otworem ⌀110 i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź żeliwnaDWGPDFPDF
12560Korytko ACO Drain® Multiline V100 15.0 bezspadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12561Korytko ACO Drain® Multiline V100 15.0.2 z otworem ⌀110, dł. 1m, krawędź żeliwnaDWGPDFPDF
12562Korytko ACO Drain® Multiline V100 15.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź żeliwna		DWGPDFPDF
12563Korytko ACO Drain® Multiline V100 15.2 z otworem ⌀110 i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź żeliwnaDWGPDFPDF
12570Korytko ACO Drain® Multiline V100 20.0 bezspadkowe, dł. 1m, krawędź żeliwnaDWGPDFPDF
12571Korytko ACO Drain® Multiline V100 20.0.2 z otworem ⌀110, dł. 1m, krawędź żeliwnaDWGPDFPDF
12572Korytko ACO Drain® Multiline V100 20.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź żeliwna		DWGPDFPDF
12573Korytko ACO Drain® Multiline V100 20.2 z otworem ⌀110 i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź żeliwnaDWGPDFPDF

Nr katalogowyNazwa ProduktuDWGKarta katalogowa3D
System ACO Drain® Multiline V100PDF
12430Korytko ACO Drain® Multiline V100 0.0 dł. 1m, krawędź nierdzewnaDWGPDFPDF
12434Korytko ACO Drain® Multiline V100 0.0.2 z otworem ⌀110, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12432Korytko ACO Drain® Multiline V100 0.0 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź nierdzewna		DWGPDFPDF
12433Korytko ACO Drain® Multiline V100 0.1 z otworem ⌀110 i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź nierdzewnaDWGPDFPDF
12401Korytko ACO Drain® Multiline V100 1 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12402Korytko ACO Drain® Multiline V100 2 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12403Korytko ACO Drain® Multiline V100 3 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12404Korytko ACO Drain® Multiline V100 4 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12405Korytko ACO Drain® Multiline V100 5 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12406Korytko ACO Drain® Multiline V100 6 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12407Korytko ACO Drain® Multiline V100 7 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12408Korytko ACO Drain® Multiline V100 8 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12409Korytko ACO Drain® Multiline V100 9 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12410Korytko ACO Drain® Multiline V100 10 spadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12440Korytko ACO Drain® Multiline V100 5.0 bezspadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12444Korytko ACO Drain® Multiline V100 5.0.2 z otworem ⌀110, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12442Korytko ACO Drain® Multiline V100 5.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, krawędź nierdzewna		DWGPDFPDF
12443Korytko ACO Drain® Multiline V100 5.2 z otworem ⌀110 i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź nierdzewnaDWGPDFPDF
12450Korytko ACO Drain® Multiline V100 10.0 bezspadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12454Korytko ACO Drain® Multiline V100 10.0.2 z otworem ⌀110, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12452Korytko ACO Drain® Multiline V100 10.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź nierdzewna		DWGPDFPDF
12453Korytko ACO Drain® Multiline V100 10.2 z otworem ⌀110 i i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź nierdzewnaDWGPDFPDF
12460Korytko ACO Drain® Multiline V100 15.0 bezspadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12464Korytko ACO Drain® Multiline V100 15.0.2 z otworem ⌀110, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12462Korytko ACO Drain® Multiline V100 15.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź nierdzewna		DWGPDFPDF
12463Korytko ACO Drain® Multiline V100 15.2 z otworem ⌀110 i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź nierdzewnaDWGPDFPDF
12470Korytko ACO Drain® Multiline V100 20.0 bezspadkowe, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12474Korytko ACO Drain® Multiline V100 20.0.2 z otworem ⌀110, dł. 1m, krawędź nierdzewnaDWGPDFPDF
12472Korytko ACO Drain® Multiline V100 20.1 z bocznymi wyżłobieniami do połączeń kątowych
i otworem ⌀110, dł. 0,5m, krawędź nierdzewna		DWGPDFPDF
12473Korytko ACO Drain® Multiline V100 20.2 z otworem ⌀110 i bocznymi wyżłobieniami do połączeń kątowych , dł. 0,5m, krawędź nierdzewnaDWGPDFPDF

Polimerbetonpdf
ED/G1/1001 ACO Drain® Multiline V100-V500 - Deklaracja właściwości użytkowychpdf
ED/P1/1001 ACO Drain® Multiline V100-V300 - Deklaracja właściwości użytkowychpdf
