ACO Self® Europoint
Wytrzymały wpust z korpusem z polimerbetonu do zastosowań w obszarach ruchu pieszego (klasa A15) i samochodów osobowych (klasa B125)
Wytrzymały wpust z korpusem z polimerbetonu do zastosowań w obszarach ruchu pieszego (klasa A15) i samochodów osobowych (klasa B125).

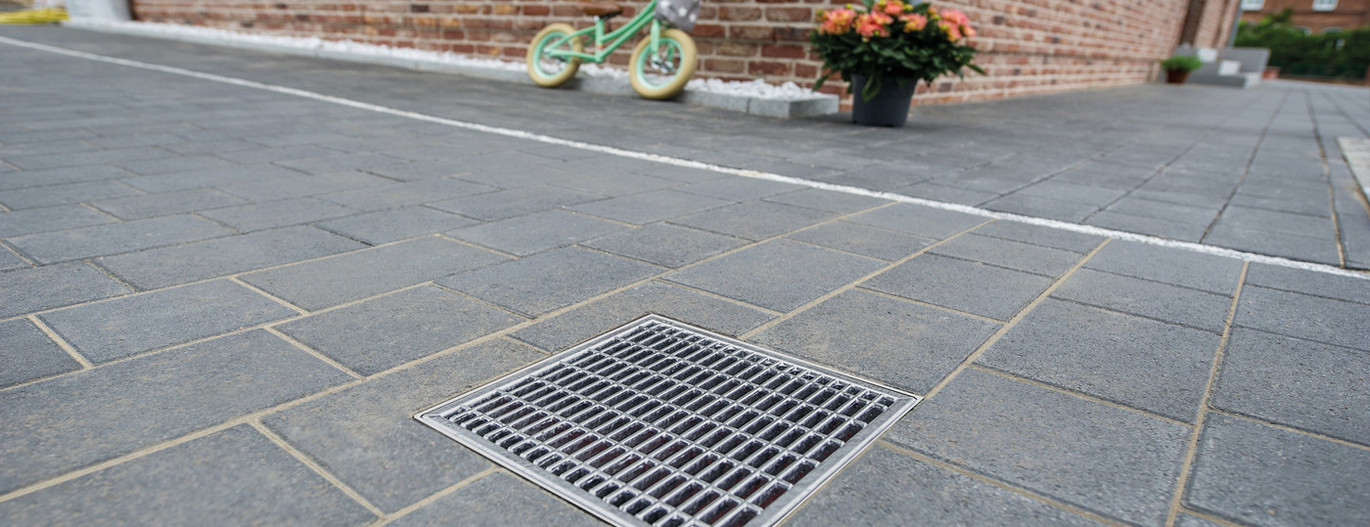

Kostka brukowa, płyty chodnikowe lub asfalt to obecnie powszechnie stosowane pokrycia nawierzchni wokół domów jednorodzinnych, a także dużych obszarów wokół budynków publicznych i komercyjnych. Ponieważ zwykle są to nawierzchnie nieprzepuszczalne, uniemożliwia to naturalne przesiąkanie przez nie wody. Aby zapobiec tworzeniu się kałuż, wykończenie nawierzchni musi być nie tylko profesjonalnie ułożone, lecz także umożliwiać zbieranie i odprowadzanie wody opadowej. Bardzo często niezbędne jest również dobre dopasowanie rozwiązania do warunków miejscowych, jak na przykład zagłębienie rur kanalizacyjnych, konieczność dobrania rusztu pasującego do otoczenia, pojemnego kosza osadczego z uwagi na możliwe zanieczyszczenia czy zasyfonowania. Na te potrzeby idealnie odpowiada platforma wpustów ACO Self® Europoint, w której występują zarówno gotowe zestawy, jak również elementy do doboru, dopasowane do wymagań rozwiązania.
Cechy produktu:
- Wymiar nominalny rusztów 250x250 mm
- Korpus wykonany z nienasiąkliwego polimerbetonu klasy mrozoodporności F1000
- Szerokie portfolio rusztów w różnych wzorach i klasach wytrzymałości (A15 lub B125)
- Wzory rusztów dopasowane do wzorów rusztów ACO Self® Euroline
- Korpus ze zintegrowanymi elementami mocującymi ruszt
- Wydajność 4 l/s (w wariancie bez zasyfonowania)
- Odpływ Ø110mm zależnie od wersji z uszczelką wargową lub króćcem z tworzywa
- Możliwość zastosowania kosza osadczego zależnie od wersji pojemności 2,6 l lub 1,1 l
- Możliwość zasyfonowania z użyciem systemowego syfonu ze stali nierdzewnej
| Nr | Produkt | dwg | |
|---|---|---|---|
| 319483 | ACO Self® XtraPoint/Europoint kosz 1,1l, polipropylen | dwg | |

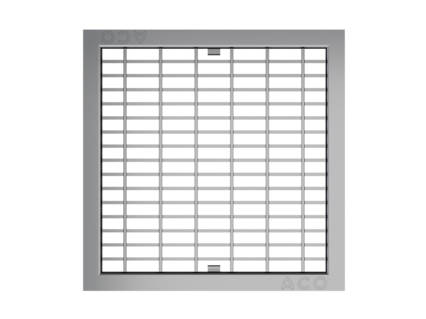

| 319626 | ACO Self®Europoint ruszt kratowy do wpustu 250x250mm, B125, oczko 30x10mm, stal ocynkowana | dwg | |
| 319621 | ACO Self®Europoint ruszt kratowy do wpustu 250x250mm, A15, szer. otw. 9mm, polipropylen | dwg | |

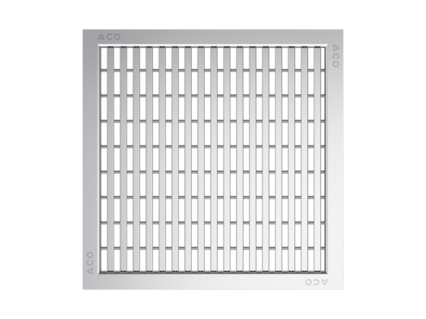

| 319622 | ACO Self®Europoint ruszt podł. mostki. do wpustu 250x250mm, A15, szer. otw. 6mm, stal nierdzewna | dwg | |
| 319624 | ACO Self®Europoint ruszt do wpustu 250x250mm, B125, szer. otw. 8mm, żeliwo | dwg | |

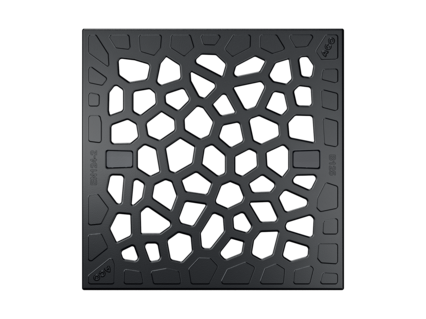

| 319672 | ACO Self®Europoint ruszt Voronoi do wpustu 250x250mm, B125, szer. otw. 27mm, żeliwo | dwg | |

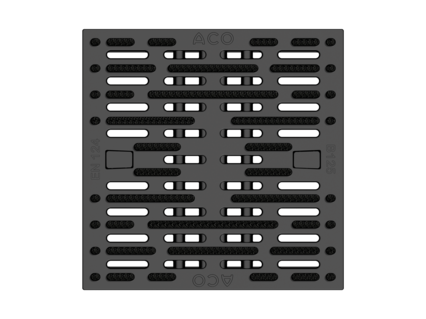

| 319623 | ACO Self®Europoint ruszt Microgrip do wpustu 250x250mm, B125, szer. otw. 6,9mm, polipropylen | dwg | |
| 319646 | ACO Self®Europoint ramka/nadstawka z możliwością obracania, malowana proszkowo, stal nierdzewna | dwg | |
| 319602 | ACO Self®Europoint część górn. do korpusu okrągłego,bez rusztu,króciec Ø200,h=227,5mm,polimerbeton | dwg | |
| 319607 | ACO Self®Europoint nadstawka z uszczelką Ø110 do rury spustowej, bez rusztu, h=243mm, polimerbeton | dwg | |
| 319606 | ACO Self®Europoint/Multipoint nadstawka do korpusu okrągłego, h=290mm, polimerbeton | dwg | |
| 319601 | ACO Self®Europoint korpus wpustu niski, króciec pion. Ø110,h=227,5mm, bez rusztu, polimerbeton | dwg | |
| 319604 | ACO Self®Europoint korpus wpustu, uszczelka Ø110,h=398mm, bez rusztu, polimerbeton | dwg | |
| 319605 | ACO Self®Europoint korpus wpustu okrągły, uszczelka Ø110,h=360mm, bez rusztu, polimerbeton | dwg | |
| 319482 | ACO Self®Europoint/Multipoint kosz 2,6l, polipropylen | dwg | |
| 319643 | ACO Self®Europoint/Multipoint zasyfonowanie do wpustu, wys. bariery wodnej 100mm, stal nierdzewna | dwg | |
| 319642 | ACO Self®Europoint/Multipoint zasyfonowanie do wpustu, wys. bariery wodnej 50mm, stal nierdzewna | dwg | |
| 319668 | ACO Self®Europoint wpust 250x250,h=400mm,z koszem,uszcz.Ø110, ruszt kratowy PP, A15, polimerbeton | dwg | |
| 319670 | ACO Self®Europoint wpust 250x250,h=400mm,z koszem,uszcz.Ø110, ruszt Microgrip PP,A15, polimerbeton | dwg | |
| 319663 | ACO Self®Europoint wpust 250x250,h=400mm,z koszem,uszcz.Ø110, ruszt żeliwo, B125, polimerbeton | dwg | |
| 319662 | ACO Self®Europoint wpust 250x250,h=400mm,z koszem,uszcz.Ø110,ruszt krat.st.ocynk.,B125,polimerbeton | dwg | |
| 319655 | ACO Self®Europoint/Multipoint, klucz do zdejmowania rusztów wpustów | dwg | |
| 132493 | ACO zasyfonowanie do odpł. pion. Multiline Seal In Ø110mm lub wpustów Self Europoint,stal nierdzewna | dwg |
| ACO Europoint - instrukcja eksploatacji |
| ACO Self Europoint Dokumentacja dopuszczająca | zip |
